Zusammenfassung / Zusammenfassung
Harte Ferritmagnetische Materialien – auch als permanente Ferritmagnete oder keramische Magnete bezeichnet – sind gesinterte, oxidbasierte Permanentmagnete, die überwiegend aus Strontiumhexaferrit (SrFe₁₂O₁₉) oder Bariumhexaferrit (BaFe₁₂O₁₉) bestehen. Diese Materialien gehören zur M-Typ-Familie hexagonaler Ferrite mit Magnetoplumbit-Kristallstruktur und verbinden eine hohe uniaxiale magnetokristalline Anisotropie, moderate Remanenz und außergewöhnliche Umweltstabilität. Sie zeichnen sich durch intrinsische Koerzivitäten (HcJ) im Bereich von 200–400 kA/m, Energieprodukte ((BH)max) von 1,0–4,5 MGOe (8–36 kJ/m³) sowie kontinuierliche Diensttemperaturen bis zu ~250–300 °C aus. Dieser Artikel bietet eine umfassende technische Untersuchung ihrer Definition, Zusammensetzung, Herstellung, fundamentalen magnetischen und physikalischen Eigenschaften sowie der wichtigsten industriellen Anwendungen sowie einen rigorosen Vergleich mit weichen Ferritmaterialien.

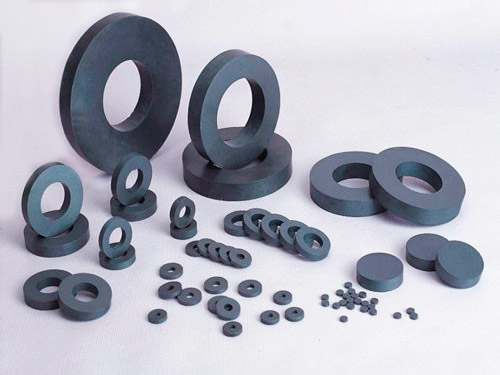

Einleitung: Die Grundlage des harten Ferritmagnetismus
Definition
Ein hartes Ferritmagnetisches Material ist eine ferrimagnetische keramische Verbindung, die eine breite Hystereseschleife, eine hohe Koerzivitität und die Fähigkeit aufweist, die Magnetisierung auch ohne ein externes Feld zu erhalten. Nach der IEC 60404-Normenfamilie qualifiziert sich ein Magnet als „hart“, wenn seine Koerzivitität Hc etwa 10 kA/m (≈125 Oe) übersteigt; kommerzielle Hartferrite überschreiten komfortabel 150 kA/m. Funktional dienen sie als Permanentmagnete, die sich von weichen Ferriten (z. B. MnZn, NiZn-Spinellen) unterscheiden, die eine geringe Koerzivitität aufweisen und für zyklische Magnetisierung in Induktoren und Transformatorkernen ausgelegt sind.
Historischer Kontext
Die systematische Entwicklung harter hexagonaler Ferrite wurde Anfang der 1950er Jahre am Philips Physics Laboratory (NatLab) vorangetrieben, wobei J. J. Went, G. W. Rathenau, E. W. Gorter und J. Smit 1952 die grundlegende Charakterisierung von BaFe₁₂O₁₁₉ („Ferroxdur“) veröffentlichten. Nachfolgende Arbeiten zeigten, dass die partielle Substitution von Barium durch Strontium eine überlegene magnetische Leistung erzielte, was ab den späten 1960er Jahren zur kommerziellen Dominanz von Strontiumhexaferrit führte. Heute machen harte Ferrite schätzungsweise 75–80 % der weltweiten Tonnage von Permanentmagneten aus, obwohl sie einen deutlich geringeren Anteil am Geldwert im Vergleich zu seltenen Erdmagneten Nd–Fe–B und Sm–Co ausmachen.
Chemische Zusammensetzung und Kristallstruktur
Harte Ferrite sind stöchiometrische Oxide der allgemeinen Formel MFe12O19, wobei M = Sr²⁺, Ba²⁺ oder Pb²⁺ (letztere wird selten kommerziell verwendet). Die wichtigsten Rohstoffe sind:
- Eisen(III)-Oxid (Fe₂O₃, Hämatit) – typischerweise 80–90 Gewichtsprozent, gewonnen aus Nebenprodukten des Stahleinlegens.
- Strontiumcarbonat (SrCO₃) oder Bariumcarbonat (BaCO₃) – liefert das M-Set-Kation.
- Dopante (CaO, SiO₂, La₂O₃, Co₃O₄) — in ppm-zu-prozentigen Mengen hinzugefügt, um das Kornwachstum, die Koerzivitität und die Temperaturstabilität zu verändern.
Sowohl SrFe₁₂O₁₁₉ als auch BaFe₁₂O₁₉ kristallisieren in der hexagonalen Struktur des Magnetoplumbits (M-Typ), Raumgruppe P63/mmc, mit Gitterparametern ≈ 5,88 Å und c ≈ 23,05 Å für die Strontiumphase. Die Einheitszelle besteht aus abwechselnd spinellartigen (S) und sechseckigen (R) Blöcken, die entlang der c-Achse gestapelt sind. Fe³⁺-Ionen besetzen fünf kristallographisch unterschiedliche Stellen (12k, 4f1, 4f2, 2a, 2b); Die parallele und antiparallele Kopplung zwischen diesen Subgittern erzeugt das netto ferrimagnetische Moment. Die starke Spin-Bahn-Wechselwirkung an der trigonal-bipyramidalen 2b-Stelle ist der dominierende Ursprung der großen uniaxialen magnetokristallinen Anisotropie (K1 ≈ 3,3 × 10⁵ J/m³ für SrM bei 300 K), die der hohen Koerzivitität zugrunde liegt, die das Material als Permanentmagnet definiert.
Herstellungsprozess: Von Rohstoffen bis zu Permanentmagneten
Die industrielle Produktion von harten Ferritmagneten folgt einem klassischen Pulvermetallurgie-/keramischen Sinterprozess. Jeder Schritt übt einen messbaren Einfluss auf die endgültige magnetische Leistung aus.
Calzining (Vorbrennen)
Ein stöchiometrisches Gemisch aus Fe₂O₃ und SrCO₃ (oder BaCO₃) wird durch Nass-Kugel-Mahlen homogenisiert, getrocknet und bei 1.150–1.300 °C in Luft für mehrere Stunden verkalkt. Die Festkörperreaktion
SrCO₃ + 6 Fe₂O₃ → SrFe₁₂O₁₉ + CO₂ ↑
bildet die M-Typ-Hexaferritphase. Kalzinationstemperatur und Verweilzeit steuern den Grad der Phasenreinheit, die Kristallitgröße und letztlich das Verhältnis zwischen intrinsischen und extrinsischen Koerzivitätsbeiträgen.
Fräsen
Der brüchige Calcin-„Klinker“ wird feuchtgemahlen (typischerweise in Attritions- oder Vibrationsmühlen), bis eine mittlere Partikelgröße von 0,7–1,0 μm erreicht wird – nahe der einfachen Domänen-kritischen Größe für Hexaferrit (~1 μm). Feine, schmale Partikelgrößenverteilungen sind unerlässlich, um H_cJ zu maximieren; Grobe Fraktionen wirken als multidomänenreiche Keimungsstellen und verschlechtern die Koerzivitivität.
Pressing — Isotrop vs. anisotrop
Die Verdichtung kann trocken (was isotropen harten Ferrit liefert) oder nass erfolgen, in Anwesenheit eines gepulsten Orientierungsfeldes von 0,5–1,0 T (was anisotropen harten Ferrit ergibt). Beim Nasspressen besteht die Schlamm aus Ferritpartikeln, die in Wasser suspendiert sind; das Feld richtet die einfache C-Achse jedes Kristalliten parallel zur gewünschten Magnetisierungsrichtung aus, bevor die mechanische Verdichtung bei 50–200 MPa durchgeführt wird. Der resultierende „grüne“ Körper wird durch Filtermembranen, die in die Matrix integriert sind, entwässert.
Sintern
Grüne Kompakte werden in der Luft bei 1.150–1.250 °C für 1–4 Stunden gesintert. Die Verdichtung wird durch Oberflächenenergiereduktion angetrieben; Die Enddichte erreicht typischerweise 4,7–5,0 g/cm³ (94–98 % der theoretischen Dichte). Lineare Schrumpfung von 12–18 % ist in orientierten Körpern anisotrop (größere Kontraktion entlang der c-Achse), ein Effekt, der durch Werkzeugdesign kompensiert werden muss.
Fertigstellung und Magnetisierung
Gesintertes Ferrit wird maßlich durch Diamantschleifen veredelt, da die Mohs-Härte des Materials von 6–7 konventionelles Metallschneiden verhindert. Der letzte Schritt ist die Magnetisierung in einem sättigenden gepulsten Feld (typischerweise ≥ 1,0 T entlang der c-Achse, oft durch einen Kondensatorentladungsmagnetisierer), wobei die Domänenstruktur ausgerichtet wird, um die angegebene Remanenz zu liefern.
Prozess-Property-Beziehungen
Prozessvariable | Betroffene Hauptimmobilie | Ingenieursrichtlinie |
Kalzinierungstemperatur | Phasenreinheit, Korngröße | Höheres Testosteron → größere Körner, niedrigere H_cJ |
Mahlpartikelgröße | Zwang (H_cJ) | Ziel d₅₀ ≈ 0,8 μm für maximale H_cJ |
Orientierungsfeldstärke | Remanenz (B_r), (BH)max | ≥ 0,5 T für >95 % Ausrichtung |
Sintertemperatur | Dichte, Kornwachstum | 1.180–1.220 °C Optimum Fenster |
Abkühlgeschwindigkeit | Innere Belastung, Mikrorissbildung | Kontrolliert <von 5 °C/min bis 1.000 °C |
Dopanter (CaO, SiO₂, La–Co) | H_cJ, Temperaturkoeffizient | La–Co-Substitution erhöht H_cJ ~30 % |
Grundlegende magnetische Eigenschaften harter Ferritmaterialien
Die magnetischen Eigenschaften von hartem Ferrit lassen sich am besten anhand des zweiten Quadranten (Demagnetisations-) Teils der B–H-Hystereseschleife verstehen, aus dem die wichtigsten Leistungsmerkmale abgeleitet werden.
Zwang (H_cB und H_cJ)
Koerzivitität beschreibt den Widerstand eines Magneten gegen Entmagnetisierung. Es sind zwei verschiedene Werte definiert: die normale Koerzivitität H_cB (wobei Induktion B = 0) und die intrinsische Koerzivitität H_cJ (wobei die Polarisation J = 0 ist). Harte Ferrite weisen typischerweise H_cB ≈ 150–280 kA/m und H_cJ ≈ 200–400 kA/m auf. Ihre hohe Koerzivitität resultiert aus dem erheblichen uniaxialen magnetokristallinen Anisotropiefeld H_A = 2K₁/(μ₀M_s) ≈ 1,6 MA/m. Die praktische Zwangskraft wird durch extrinsische Faktoren bestimmt – Korngröße, Porosität und Dichte der Pinning-Stellen –, die oft durch die empirische Beziehung H_cJ = α· beschrieben werden H_A − N_eff· M_s.
Remanenz (B_r)
Die Remanenz B_r ist die verbleibende magnetische Flussdichte, die nach der Entfernung des magnetisierenden Feldes erhalten bleibt. Für gesinterte harte Ferrite reicht B_r von 0,20 T (isotrop, z. B. C1) bis 0,46 T (hochgradige anisotrope Sr-La-Co-Ferrite). Die Remanenz hängt von der Sättigungspolarisation J_s (≈ 0,48 T für SrM bei 300 K), dem Grad der kristallographischen Ausrichtung (Orientierungsfaktor f) und der Dichte: B_r ≈ f · ab ρ/ρ₀ · J_s.
Maximales Energieprodukt (BH)_max
Das Energieprodukt BHmax stellt den maximalen Wert des Produkts B × H entlang der Demagnetisierungskurve des zweiten Quadranten dar, ausgedrückt in kJ/m³ oder MGOe (1 MGOe ≈ 7,96 kJ/m³). Es ist das am weitesten verbreitete skalare Maß für die Festigkeit eines Permanentmagneten, da für einen optimal ausgelegten magnetischen Schaltkreis das benötigte Magnetvolumen umgekehrt proportional zu (BH)max ist. Kommerzielle harte Ferrite spannen 8–36 kJ/m³ (≈1,0–4,5 MGOe). Die theoretische Obergrenze für SrM bei Raumtemperatur beträgt etwa 45 kJ/m³, gesetzt durch J_s²/(4μ₀).
Magnetische Anisotropie: Isotrop vs. anisotrop
Die kristallographische Ausrichtung, die während des Pressens erreicht wird, hat den größten Einfluss auf die kommerzielle Leistung:
- Isotroper harter Ferrit – gepresst ohne Orientierungsfeld. Die zufällige c-Achsenverteilung ergibt B_r ≈ 0,20–0,23 T und (BH)max ≈ 6–9 kJ/m³. Magnetisierung kann in jede Richtung angewendet werden.
- Anisotroper harter Ferrit – in einem Magnetfeld gedrückt. Kristalllite richten sich mit ihrer einfachen c-Achse parallel zum Feld aus, wodurch B_r auf 0,36–0,46 T und (BH)max auf 24–36 kJ/m³ angehoben werden, aber der Magnet kann nur entlang der Orientierungsachse magnetisiert werden.
Hysteresis-Loop-Verhalten
Die harte Ferrit-B–H-Schleife ist breit und nahezu rechteckig im zweiten Quadranten, mit einem hohen „Quadratgrad“-Verhältnis B_r/J_s typischerweise > 0,92 für Premium-Qualitäten. Die Schleife weist einen positiven Temperaturkoeffizienten intrinsischer Koerzivitität (TK(H_cJ) ≈ +0,4 %/°C) und einen negativen Remanenzkoeffizienten (TK(B_r) ≈ −0,18 bis −0,20 %/°C) auf. Dieser positive H_cJ-Koeffizient ist einzigartig unter den großen Magnetfamilien und sorgt dafür, dass harte Ferrite mit steigender Temperatur widerstandsfähiger gegen Entmagnetisierung werden – ein wichtiger Vorteil im Motorentwurf, bei dem ein Niedrigtemperaturstart der Grenzfall ist.
Physikalische, thermische und chemische Eigenschaften
Über ihr magnetisches Verhalten hinaus sind die physikalischen Eigenschaften von hartem Ferrit zentral für das Verständnis ihrer Eignung für industrielle Umgebungen.
Korrosion und chemische Beständigkeit
Da harte Ferrite vollständig oxidierte Keramiken sind, sind sie von Natur aus immun gegen atmosphärische Oxidation und Rost. Sie sind stabil in Wasser, schwachen Säuren, schwachen Alkalien, Alkoholen, Schmierölen und den meisten organischen Lösungsmitteln. Starke Mineralsäuren (HCl, H₂SO₄) lösen sie langsam auf. Für Außen- oder Marineeinsätze ist keine Schutzbeschichtung erforderlich – ein großer Lebenszyklusvorteil gegenüber Nd-Fe-B-Magneten.
Curie-Temperatur und Betriebsbereich
Die Curie-Temperatur-T_C von hartem Ferrit beträgt etwa 450 °C für SrFe₁₂O₁₁₉ und 450 °C für BaFe₁₂O₁₉. Über T_C verliert das Material seine ferrimagnetische Ordnung. Die praktische maximale kontinuierliche Betriebstemperatur wird durch das Rückstoßverhalten begrenzt und ist typischerweise mit 250–300 °C angegeben, abhängig von der Lastlinie des Magnetkreises. Ein reversibler Flussverlust von 0,18–0,20 %/°C ist typisch, und irreversible Verluste werden erst ab 350 °C oder nach der Exposition gegenüber entgegengesetzten Feldern signifikant, die die temperaturkorrigierte H_cJ überschreiten.
Mechanische Eigenschaften
- Vickers-Härte: 480–580 HV (Mohs ≈ 6–7)
- Druckfestigkeit: 700–900 MPa
- Zugfestigkeit: 40–60 MPa (notch-sensitiv, spröde)
- Youngs Modul: 150–180 GPa
Bruchzähigkeit: K_IC ≈ 1,0 MPa·m^1/2 (niedrig – Auslegung für Drucklast)
Elektrischer Widerstand
Harte Ferrite sind elektrische Isolatoren mit einer Bulkresistivität ρ ≈ 10⁴–10⁹ Ω·cm, was mehrere Größenordnungen höher ist als metallische Alnico oder Nd-Fe-B. Folglich sind Wirbelstromverluste bei Linien- und Audiofrequenzen vernachlässigbar, was feste (nicht laminierte) Magnetkörper in Wechselstromfeldern und Hochfrequenzrotoren ermöglicht.
Dichte und thermische Eigenschaften
- Dichte (gesintert): 7–5,0 g/cm³
- Wärmeleitfähigkeit: 5–4,5 W/(m·K)
- Lineare Wärmeausdehnung: α‖c ≈ 10 × 10⁻⁶ K⁻¹, α⊥c ≈ 13 × 10⁻⁶ K⁻¹
- Spezifische Wärme: ≈ 700 J/(kg·) K)
Harter Ferrit vs. weicher Ferrit: Ein technischer Vergleich
Die Dichotomie zwischen hartem Ferrit und weichem Ferrit ist grundlegend für die Auswahl magnetischer Komponenten. Obwohl beide Familien Eisenoxid-Keramiken sind, unterscheiden sie sich erheblich in Kristallstruktur, magnetischer Schleifengeometrie und beabsichtigter Funktion.
Parameter | Harter Ferrit (M-Typ) | Weicher Ferrit (Spinel) |
Funktion | Permanentmagnet | Magnetkern / Induktor |
Typische Kompositionen | SrFe₁₂O₁₉, BaFe₁₂O₁₉ | MnZn-, NiZn-Fe₂O₄ |
Kristallstruktur | Hexagonaler Magnetoplumbit (P6₃/mmc) | Kubisches Spinell (Fd-3m) |
Zwang H_c | 150–400 kA/m | < 80 A/m (typischerweise 5–50 A/m) |
Remanenz B_r | 0,20–0,46 T | 0,10–0,40 T (entlang der angetriebenen Achse) |
(BH)max | 8–36 kJ/m³ | Nicht anwendbar – für geringe Verluste ausgelegt |
Hystereseschleife | Breit, fast rechteckig | Schmales, niedriges Gebiet |
Permeabilität μ_r (initial) | ~1,05–1,1 | 500–15,000 |
Widerstand | 10⁴–10⁹ Ω·cm | 10⁻¹–10⁷ Ω·cm |
Curie-Temperatur | ~450 °C | 100–450 °C (kompositionsabhängig) |
Typische Verwendung | Motoren, Lautsprecher, Halten | Transformatoren, EMI-Schalldämpfer, HF-Kerne |
Harte Ferrite sind so konstruiert, dass sie die Fläche maximieren, die von der Hystereseschleife eingeschlossen wird – also die Speicherung magnetischer Energie. Weiche Ferrite sind so konstruiert, dass sie diesen Bereich minimieren – sie leiten den magnetischen Fluss mit minimalem Hystereseverlust. Der kristallstrukturelle Ursprung dieser Unterscheidung liegt in der starken uniaxialen Anisotropie der hexagonalen M-Phase gegenüber der deutlich schwächeren kubischen Anisotropie der Spinelphase.
Wichtige Anwendungen von harten Ferrit-Magnetmaterialien
Das Portfolio der Anwendungen für harte Ferrite wird durch drei intrinsische Vorteile geprägt: niedrige Kosten pro Energieeinheit, außergewöhnliche thermische/chemische Stabilität und ein dielektrisches Verhalten, das Wirbelströme unterdrückt.
Gleichstrom- und Wechselstrommotoren
Bogensegment-Hartferritmagnete sind die dominierende Rotor- oder Statoranregungsquelle für gebürstete Gleichstrommotoren mit Bruch- und Integral-PS sowie BLDC-Motoren, die in Automobil-Hilfssystemen (Fensterheber, Wischer, Kühlventilatoren, EPS, Kraftstoffpumpen), Haushaltsgeräten und Industriepumpen eingesetzt werden. Der hohe Widerstand ermöglicht den Einsatz von Massivblocken in Hochgeschwindigkeits-BLDC-Rotoren ohne Laminierung.
Lautsprecher und Audiowandler
Ringförmige C5- / Y30-Ferritmagnete bleiben das Arbeitstier kostengünstiger Lautsprecher, Mikrofone und Kopfhörer mit beweglichen Spulen. Ihr flacher Temperaturkoeffizient B_r und hohe Stabilität bei wiederholten Wechselstrom-Feldausweichungen gewährleisten eine langfristige akustische Konsistenz.
Magnetische Trenner
Platten-, Trommel- und Gitterabscheider im Bergbau, Recycling, in Lebensmitteln und in der pharmazeutischen Verarbeitung nutzen die Korrosionsbeständigkeit und die niedrigen Kosten von Ferrit in großen Mengen. Das relativ niedrige Oberflächenfeld (im Vergleich zu Nd-Fe-B) wird durch größere Polstückflächen ausgeglichen, was eine wirtschaftliche Entfernung des eisenhaltigen Tramps ermöglicht.
Magnetische Kupplungen und Kupplungen
Hermetische Pumpenantriebe, Wirbelstrom-Drehzahlkupplungen und kontaktlose Drehmomentbegrenzer verwenden radial magnetisierte Ferritringe. Die thermische Stabilität bis zu 250 °C ist bei chemischen Prozesspumpen entscheidend.
Sensoren
Biasmagnete in Hall-Effekt-, magnetoresistiven und Reed-Sensoren – die für Kurbelwellenposition, ABS-Raddrehzahl, Strommessung und Näherungserkennung verwendet werden – verwenden üblicherweise kleine Ferritblöcke aufgrund ihres niedrigen Temperaturdrifts und ihres Widerstands gegen entmagnetisierende Transienten.
MRT und Medizintechnik
Harte Ferrite liefern nicht die für diagnostische supraleitende MRT-Magnete erforderliche Flussdichte, aber große Arrays wurden historisch in Tieffeld-Open-Architecture-MRT-Systemen (typischerweise <0,3 T) und im passiven Shimming eingesetzt. Sie erscheinen auch in der Forschung zur magnetischen Medikamentenabgabe und in biomagnetischen Trennkartuschen.
Haltevorrichtungen und Verschlüsse
Türverschlüsse, magnetische Bohrer, Förderbandstopps, Kühlschrankdichtungen und Bildungsmagnete setzen weiterhin auf hartes Ferrit, wobei die Kosten pro Zugkraft die rohe Festigkeit überwiegen.
Fazit
Harte ferritmagnetische Materialien – die M-Typ-Hexaferrite SrFe₁₂O₁₁₉ und BaFe₁₂O₁₉ – nehmen eine einzigartige und dauerhafte Position in der modernen Magnettechnologie ein. Ihre Kombination aus hoher uniaxialer magnetokristalliner Anisotropie, moderater aber zuverlässiger Remanenz, außergewöhnlicher Korrosionsbeständigkeit und erhöhter Temperatur, hoher elektrischer Resistivität sowie einer reichlichen, kostengünstigen Rohstofflieferkette macht sie für den Großteil der weltweiten Permanentmagnet-Tonnage unersetzlich. Während Seltenerd-Legierungen eine überlegene volumetrische Energiedichte bieten, entspricht kein anderes Permanentmagnet-Material dem Kosten-Stabilität-Verfügbarkeitsprofil harter Ferrite.
Für Ingenieure und Produktentwickler bleibt die Beherrschung der Hardferrit-Spezifikation – also das Verständnis des Zusammenspiels zwischen Steigungsauswahl (isotrop vs. anisotrop, C-Serie vs. Sr-La-Co), magnetischer Schaltkreislastlinie und Betriebstemperaturextremen – ein Grundpfeiler kosteneffizienter elektromagnetischer Konstruktion.
