Gesinterte NdFeB-Magnete entstanden 1983 und gehören heute zu den leistungsstärksten magnetischen Materialien auf dem Markt. Aufgrund ihrer Oxidationsanfälligkeit werden typischerweise Oberflächen-Antikorrosionsbeschichtungen wie Zink, Nickel-Kupfer-Nickel, Chrom oder Epoxidharz verwendet. Mit ausgezeichneter Bearbeitungsfähigkeit können sie je nach Kundenanforderung in verschiedenen Formen und Größen gefertigt werden.
Für ein projektspezifisches Angebot teilen Sie Ihre Zeichnung (sofern verfügbar), Menge, Betriebstemperatur und Beschichtungsanforderungen. Falls die Steigung noch nicht gewählt ist, beschreiben Sie die Anwendung und das Ziel der magnetischen Leistung zur technischen Prüfung.

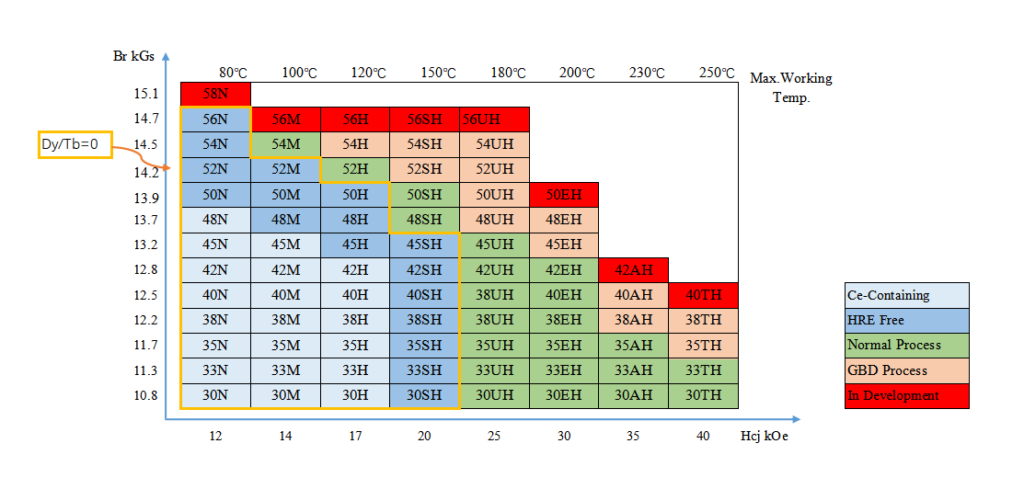

| Stufe | Restinduktion | Zwangsgewalt | Intrinsische Zwangskraft | Maximales Energieprodukt | Arbeitstemperatur | ||||
| Br | Hcb | Hcj | (BH) maximal | Tw | |||||
| mT | KGs | kA/m | (kOe) | kA/m | (kOe) | kJ/m3 | (MGOe) | ||
| N30 | 1080-1130 | (10.8-11.3) | ≥ 796 | ( ≥ 10.0) | ≥ 955 | ( ≥ 12) | 223-247 | (28-31) | ≤80 °C |
| N33 | 1130-1180 | (11.3-11.8) | ≥ 836 | ( ≥ 10,5) | ≥ 955 | ( ≥ 12) | 247-271 | (31-34) | ≤80 °C |
| N35 | 1180-1220 | (11.8-12.2) | ≥ 868 | ( ≥ 10,9) | ≥ 955 | ( ≥ 12) | 263-287 | (33-36) | ≤80 °C |
| N38 | 1230-1260 | (12.3-12.6) | ≥ 876 | ( ≥ 11.0) | ≥ 955 | ( ≥ 12) | 287-310 | (36-39) | ≤80 °C |
| N40 | 1260-1290 | (12.6-12.9) | ≥ 876 | ( ≥ 11.0) | ≥ 955 | ( ≥ 12) | 302-326 | (38-41) | ≤80 °C |
| N42 | 1290-1320 | (12.9-13.2) | ≥ 876 | ( ≥ 11.0) | ≥ 955 | ( ≥ 12) | 318-342 | (40-43) | ≤80 °C |
| N45 | 1320-1370 | (13.2-13.7) | ≥ 876 | ( ≥ 11.0) | ≥ 955 | ( ≥ 12) | 342-366 | (43-46) | ≤80 °C |
| N48 | 1370-1430 | (13.7-14.3) | ≥ 876 | ( ≥ 11.0) | ≥ 955 | ( ≥ 12) | 358-390 | (45-49) | ≤80 °C |
| N50 | 1400-1450 | (14.0-14.5) | ≥ 876 | ( ≥ 11.0) | ≥ 955 | ( ≥ 12) | 374-406 | (47-51) | ≤80 °C |
| N52 | 1420-1480 | (14.2-14.8) | ≥ 836 | ( ≥ 10,5) | ≥ 876 | (≥ 11) | 390-422 | (49-53) | ≤80 °C |
| N54 | 1450-1500 | (14.5-15.0) | ≥ 836 | ( ≥ 10,5) | ≥ 876 | (≥ 11) | 406-438 | (51-55) | ≤80 °C |
| N56 | 1470-1500 | (14.7-15.0) | ≥ 836 | ( ≥ 10,5) | ≥ 876 | (≥ 11) | 422-454 | (53-57) | ≤80 °C |
| N35M | 1180-1230 | (11.8-12.3) | ≥ 860 | ( ≥ 10,8) | ≥ 1114 | ( ≥ 14) | 263-287 | (33-36) | ≤100 °C |
| N38M | 1230-1260 | (12.3-12.6) | ≥ 876 | ( ≥ 11.0) | ≥ 1114 | ( ≥ 14) | 287-310 | (36-39) | ≤100 °C |
| N40M | 1260-1290 | (12.6-12.9) | ≥ 907 | (≥ 11,4) | ≥ 1114 | ( ≥ 14) | 302-326 | (38-41) | ≤100 °C |
| N42M | 1290-1320 | (12.9-13.2) | ≥ 939 | (≥ 11.8) | ≥ 1114 | ( ≥ 14) | 318-342 | (40-43) | ≤100 °C |
| N45M | 1320-1370 | (13.2-13.7) | ≥ 971 | (≥ 12.2) | ≥ 1114 | ( ≥ 14) | 342-366 | (43-46) | ≤100 °C |
| N48M | 1370-1430 | (13.7-14.3) | ≥ 1011 | ( ≥ 12,7) | ≥ 1114 | ( ≥ 14) | 358-390 | (45-49) | ≤100 °C |
| N50M | 1400-1450 | (14.0-14.5) | ≥ 1035 | ( ≥ 13.0) | ≥ 1114 | ( ≥ 14) | 374-406 | (47-51) | ≤100 °C |
| N52M | 1420-1480 | (14.2-14.8) | ≥ 1051 | (≥ 13.2) | ≥ 1114 | ( ≥ 14) | 390-422 | (49-53) | ≤100 °C |
| N54M | 1440-1500 | (14.4-15.0) | ≥ 1059 | ( ≥ 13,3) | ≥ 1114 | ( ≥ 14) | 398-438 | (50-55) | ≤100 °C |
| N33H | 1130-1180 | (11.3-11.8) | ≥ 844 | ( ≥ 10,6) | ≥ 1353 | ( ≥ 17) | 247-271 | (31-34) | ≤120 °C |
| N35H | 1180-1230 | (11.8-12.3) | ≥ 876 | ( ≥ 11.0) | ≥ 1353 | ( ≥ 17) | 263-287 | (33-36) | ≤120 °C |
| N38H | 1230-1260 | (12.3-12.6) | ≥ 907 | (≥ 11,4) | ≥ 1353 | ( ≥ 17) | 287-310 | (36-39) | ≤120 °C |
| N40H | 1260-1290 | (12.6-12.9) | ≥ 931 | (≥ 11,7) | ≥ 1353 | ( ≥ 17) | 302-326 | (38-41) | ≤120 °C |
| N42H | 1290-1320 | (12.9-13.2) | ≥ 955 | (≥ 12.0) | ≥ 1353 | ( ≥ 17) | 318-342 | (40-43) | ≤120 °C |
| N45H | 1320-1370 | (13.2-13.7) | ≥ 995 | (≥ 12,5) | ≥ 1353 | ( ≥ 17) | 342-366 | (43-46) | ≤120 °C |
| N48H | 1370-1430 | (13.7-14.3) | ≥ 1019 | (≥ 12,8) | ≥ 1353 | ( ≥ 17) | 358-390 | (45-49) | ≤120 °C |
| N50H | 1400-1450 | (14.0-14.5) | ≥ 1035 | ( ≥ 13.0) | ≥ 1274 | ( ≥ 16) | 374-406 | (47-51) | ≤120 °C |
| N52H | 1420-1480 | (14.2-14.8) | ≥ 1043 | (≥ 13.1) | ≥ 1274 | ( ≥ 16) | 390-422 | (49-53) | ≤120 °C |
| N54H | 1440-1490 | (14.4-14.9) | ≥ 1051 | (≥ 13.2) | ≥ 1274 | ( ≥ 16) | 398-438 | (50-55) | ≤120 °C |
| Stufe | Restinduktion | Zwangsgewalt | Intrinsische Zwangskraft | Maximales Energieprodukt | Arbeitstemperatur | ||||
| Br | Hcb | Hcj | (BH) maximal | Tw | |||||
| mT | KGs | kA/m | (kOe) | kA/m | (kOe) | kJ/m3 | (MGOe) | ||
| N33SH | 1130-1180 | (11.3-11.8) | ≥ 836 | ( ≥ 10,5) | ≥ 1592 | ( ≥ 20) | 247-271 | (31-34) | ≤150 °C |
| N35SH | 1180-1230 | (11.8-12.3) | ≥ 876 | ( ≥ 11.0) | ≥ 1592 | ( ≥ 20) | 263-287 | (33-36) | ≤150 °C |
| N38SH | 1230-1260 | (12.3-12.6) | ≥ 884 | (≥ 11.1) | ≥ 1592 | ( ≥ 20) | 287-310 | (36-39) | ≤150 °C |
| N40SH | 1260-1290 | (12.6-12.9) | ≥ 915 | ( ≥ 11,5) | ≥ 1592 | ( ≥ 20) | 302-326 | (38-41) | ≤150 °C |
| N42SH | 1290-1320 | (12.9-13.2) | ≥ 955 | (≥ 12.0) | ≥ 1592 | ( ≥ 20) | 318-342 | (40-43) | ≤150 °C |
| N45SH | 1320-1370 | (13.2-13.7) | ≥ 995 | (≥ 12,5) | ≥ 1592 | ( ≥ 20) | 342-366 | (43-46) | ≤150 °C |
| N48SH | 1370-1430 | (13.7-14.3) | ≥ 1019 | (≥ 12,8) | ≥ 1512 | ( ≥ 19) | 358-390 | (45-49) | ≤150 °C |
| N50SH | 1400-1450 | (14.0-14.5) | ≥ 1035 | ( ≥ 13.0) | ≥ 1512 | ( ≥ 19) | 374-406 | (47-51) | ≤150 °C |
| N52SH | 1420-1480 | (14.2-14.8) | ≥ 1043 | (≥ 13.1) | ≥ 1512 | ( ≥ 19) | 390-422 | (49-53) | ≤150 °C |
| N54SH | 1440-1500 | (14.4-15.0) | ≥ 1059 | ( ≥ 13,3) | ≥ 1512 | ( ≥ 19) | 398-438 | (50-55) | ≤150 °C |
| N30UH | 1080-1130 | (10.8-11.3) | ≥ 756 | (≥ 9,5) | ≥ 1990 | (≥ 25) | 223-247 | (28-31) | ≤180 °C |
| N33UH | 1130-1180 | (11.3-11.8) | ≥ 820 | ( ≥ 10,3) | ≥ 1990 | (≥ 25) | 247-271 | (31-34) | ≤180 °C |
| N35UH | 1180-1230 | (11.8-12.3) | ≥ 844 | ( ≥ 10,6) | ≥ 1990 | (≥ 25) | 263-287 | (33-36) | ≤180 °C |
| N38UH | 1230-1260 | (12.3-12.6) | ≥ 884 | (≥ 11.1) | ≥ 1990 | (≥ 25) | 287-310 | (36-39) | ≤180 °C |
| N40UH | 1260-1290 | (12.6-12.9) | ≥ 915 | ( ≥ 11,5) | ≥ 1990 | (≥ 25) | 302-326 | (38-41) | ≤180 °C |
| N42UH | 1290-1320 | (12.9-13.2) | ≥ 939 | (≥ 11.8) | ≥ 1990 | (≥ 25) | 318-342 | (40-43) | ≤180 °C |
| N45UH | 1320-1360 | (13.2-13.6) | ≥ 971 | (≥ 12.2) | ≥ 1990 | (≥ 25) | 342-366 | (43-46) | ≤180 °C |
| N48UH | 1360-1430 | (13.6-14.3) | ≥ 1019 | (≥ 12,8) | ≥ 1990 | (≥ 25) | 358-390 | (45-49) | ≤180 °C |
| N50UH | 1400-1450 | (14.0-14.5) | ≥ 1035 | ( ≥ 13.0) | ≥ 1990 | (≥ 25) | 374-406 | (47-51) | ≤180 °C |
| N52UH | 1420-1480 | (14.2-14.8) | ≥ 1043 | (≥ 13.1) | ≥ 1990 | (≥ 25) | 390-422 | (49-53) | ≤180 °C |
| N54UH | 1440-1500 | (14.4-15.0) | ≥ 1059 | ( ≥ 13,3) | ≥ 1990 | (≥ 25) | 398-438 | (50-55) | ≤180 °C |
| N28EH | 1040-1080 | (10.4-10.8) | ≥ 756 | (≥ 9,5) | ≥ 2388 | ( ≥ 30) | 207-231 | (26-29) | ≤200 °C |
| N30EH | 1080-1130 | (10.8-11.3) | ≥ 756 | (≥ 9,5) | ≥ 2388 | ( ≥ 30) | 223-247 | (28-31) | ≤200 °C |
| N33EH | 1130-1180 | (11.3-11.8) | ≥ 820 | ( ≥ 10,3) | ≥ 2388 | ( ≥ 30) | 247-271 | (31-34) | ≤200 °C |
| N35EH | 1180-1220 | (11.8-12.2) | ≥ 884 | (≥ 11.1) | ≥ 2388 | ( ≥ 30) | 263-287 | (33-36) | ≤200 °C |
| N38EH | 1220-1260 | (12.2-12.6) | ≥ 923 | (≥ 11,6) | ≥ 2388 | ( ≥ 30) | 279-310 | (35-39) | ≤200 °C |
| N40EH | 1260-1290 | (12.6-12.9) | ≥ 947 | (≥ 11,9) | ≥ 2388 | ( ≥ 30) | 295-326 | (37-41) | ≤200 °C |
| N42EH | 1290-1320 | (12.9-13.2) | ≥ 971 | (≥ 12.2) | ≥ 2308 | ( ≥ 29) | 310-342 | (39-43) | ≤200 °C |
| N45EH | 1320-1360 | (13.2-13.6) | ≥ 979 | ( ≥ 12.3) | ≥ 2308 | ( ≥ 29) | 342-366 | (43-46) | ≤200 °C |
| N48EH | 1360-1430 | (13.6-14.3) | ≥ 987 | ( ≥ 12,4) | ≥ 2308 | ( ≥ 29) | 358-390 | (45-49) | ≤200 °C |
| N28AH | 1040-1080 | (10.4-10.8) | ≥ 756 | (≥ 9,5) | ≥ 2786 | ( ≥ 35) | 207-231 | (26-29) | ≤230 °C |
| N30AH | 1080-1130 | (10.8-11.3) | ≥ 804 | (≥ 10.1) | ≥ 2786 | ( ≥ 35) | 223-247 | (28-31) | ≤230 °C |
| N33AH | 1130-1180 | (11.3-11.8) | ≥ 812 | (≥ 10.2) | ≥ 2786 | ( ≥ 35) | 247-271 | (31-34) | ≤230 °C |
| N35AH | 1180-1220 | (11.8-12.2) | ≥ 844 | ( ≥ 10,6) | ≥ 2786 | ( ≥ 35) | 263-287 | (33-36) | ≤230 °C |
| N38AH | 1220-1260 | (12.2-12.6) | ≥ 860 | ( ≥ 10,8) | ≥ 2786 | ( ≥ 35) | 287-310 | (36-39) | ≤230 °C |
| N40AH | 1260-1290 | (12.6-12.9) | ≥ 876 | ( ≥ 11.0) | ≥ 2786 | ( ≥ 35) | 295-326 | (37-41) | ≤230 °C |
Gesinterte NdFeB-Magnete werden häufig in Fahrzeugen für neue Energie, Windkraftanlagen, Industriemotoren, Unterhaltungselektronik, Festplatten, Audiogeräte, Automatisierungsanlagen, medizinische Geräte und Smart-Home-Geräte eingesetzt und bieten eine hohe magnetische Leistung für effiziente und kompakte Designs.
Suchen Sie nach Typ, Größe oder Bewerbung oder reichen Sie Ihre Anforderungen ein. Unser Team bietet maßgeschneiderte Lösungen und schnellen Support.
